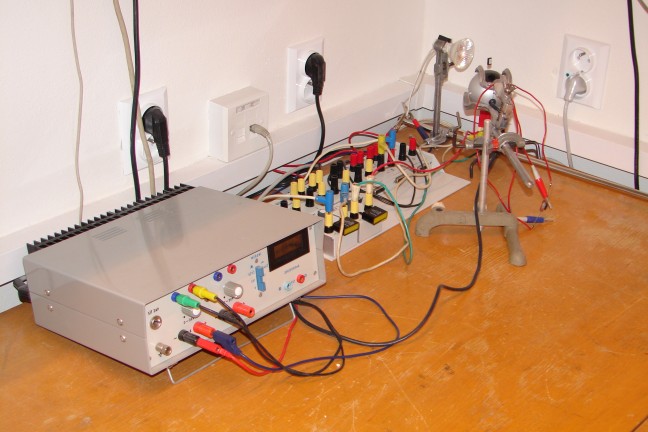

Fyzickou aparaturu tvoří fotovoltaický článek, v našem případě fotodioda 3WK16473, což je prakticky ekvivalent známé tradiční fotodiody 1PP75 (na Obr. 1 vpravo). Tato fotodioda je osvětlována žárovkou 35 W (rovněž vpravo). Měřicí aparaturu tvoří systém ISES (na Obr. 1 uprostřed) s voltmetrem a ampérmetrem (oba moduly jsou zasunuty v panelu ISES. Napájení žárovky vyžaduje proud cca 1 A a proto je výstup řídicího napětí z kanálu „F“ připojen přes napájecí zdroj (na Obr. 1 vlevo), který tento větší proud umožňuje. Vpravo je ještě webkamera, která celý experiment snímá online. Pohled na celou aparaturu je na Obr. 1.

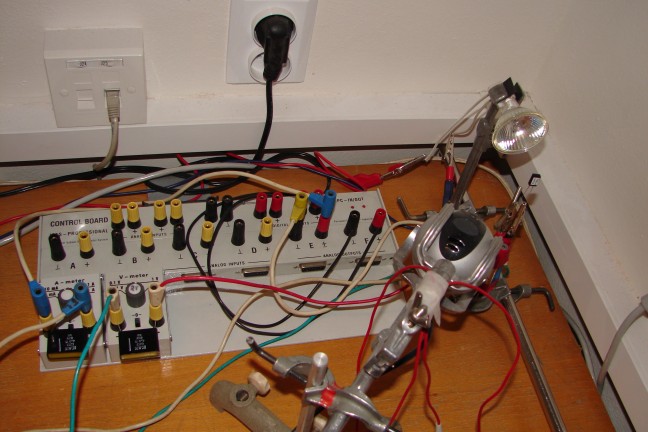

Příkon žárovky můžeme měnit v rozsahu 35 %, 75 % a 100 % výkonu. Vzdálenost žárovky a fotodiody je pevná a je nastavená tak, aby při 100% výkonu fotodioda dávala maximum 5 mA. Voltampérovou charakteristiku proměřujeme voltmetrem a ampérmetrem ze soupravy ISES. Konkrétní zapojení je na Obr. 1 (kanál „A“ ampérmetr, kanál „B“ voltmetr“). Proměnné napětí od -5 V do +5 V je řízeno z kanálu „E“ soupravy ISES. Kanál „F“ nám řídí příkon žárovky v nastavených 35 %, 75 % a 100 % příkonu. Pohled na zapojení měřicího systému ISES je na Obr. 2.

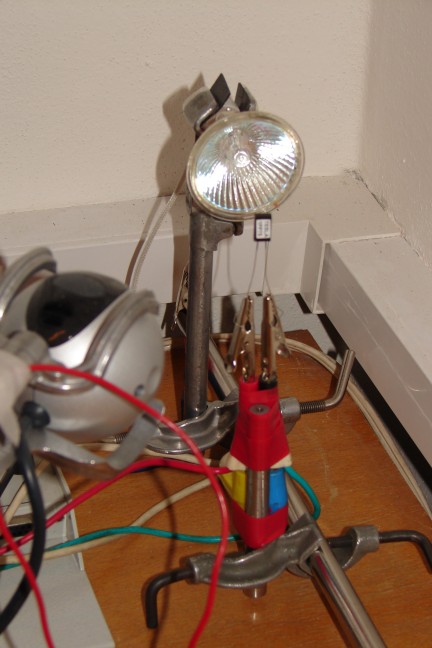

Na Obr. 3 je detailní pohled na uspořádání fotodiody, žárovky a WEB kamery.

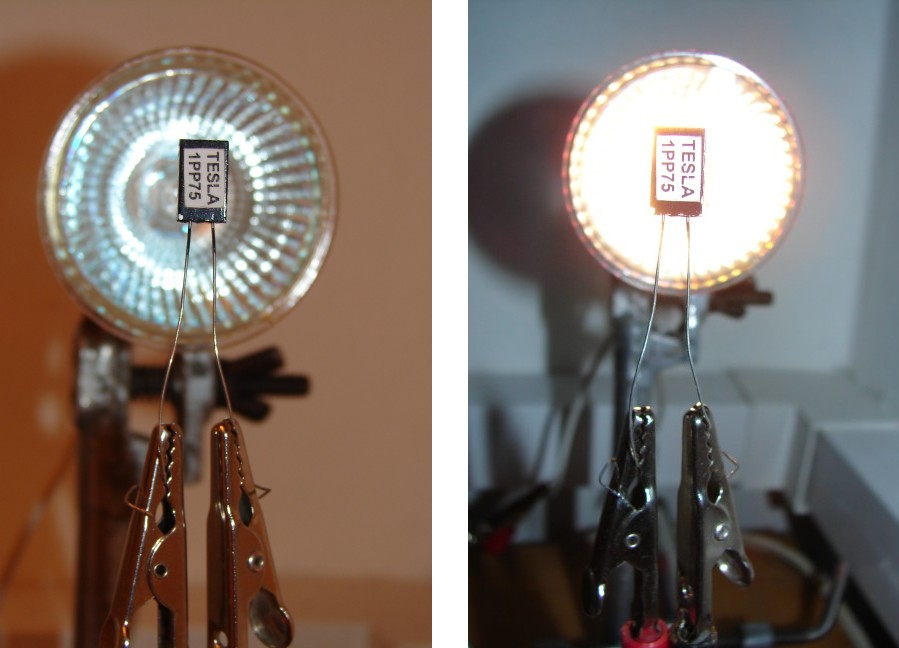

Na Obr. 4 je pohled na neosvětlenou a osvětlenou fotodiodu 1PP75.
